Batteriespeicher verliert Energie? So messen Sie den echten Wirkungsgrad

Der Wirkungsgrad einer batteriespeicher wirkt sich direkt auf die Rentabilität einer Photovoltaikanlage aus. Bei Eigenverbrauchsszenarien verringert jeder Energieverlust während der Speicherung die erzielten Einsparungen. Daher ist die Analyse des Roundtrip-Wirkungsgrad (RTE) entscheidend für die Bewertung der tatsächlich gewinnbaren Energie nach einem Ladezyklus. Dieser Artikel analysiert die Faktoren, die den Wirkungsgrad von PV Speicher beeinflussen, sowie die Möglichkeiten zur Optimierung der Gesamtleistung Ihres Speichersystems.

Der Wirkungsgrad einer batteriespeicher misst die Menge an nutzbarer Energie, die Sie tatsächlich zurückgewinnen können, im Vergleich zur Gesamtenergie, die während des Ladevorgangs eingespeist wird – unabhängig davon, ob diese Energie von Ihren PV-Modulen oder aus dem Netz stammt. Anhand dieses Indikators können Sie die während der Speicherung auftretenden Energieverluste und die Energieeffizienz der Batterie direkt quantifizieren.

Der Roundtrip-Wirkungsgrad (RTE) ist ein Maß für die Effizienz des gesamten Energiezyklus. Er bewertet die Fähigkeit des Systems, gespeicherte Energie wieder abzugeben, unter Berücksichtigung von Verlusten durch chemische Reaktionen und elektronische Komponenten.

Die Berechnungsformel für den RTE lautet:

RTE = (Entladeenergie / Ladeenergie) * 100 %

Der Wirkungsgrad von batteriespeicher ist kein fester Wert; er schwankt in Abhängigkeit von verschiedenen technischen und umgebungsbedingten Parametern. Das Verständnis dieser Variablen hilft Ihnen, die tatsächlichen Energieverluste Ihrer Anlage abzuschätzen.

• Temperatur: Chemische Reaktionen innerhalb der Zellen reagieren empfindlich auf Hitze und Kälte. Niedrige Temperaturen erhöhen den Innenwiderstand, während hohe Temperaturen zu Verlusten durch Wärmeabgabe führen.
• Entladetiefe (DoD): Die Entladetiefe ist der Prozentsatz der Batteriekapazität, der verbraucht wurde. Das systematische Entladen einer Batterie auf einen sehr niedrigen Ladezustand beeinträchtigt ihre langfristige Lebensdauer und Speichereffizienz. Während LiFePO4-Batterien Tiefentladungen besser verkraften als Blei-Säure-Technologie, gewährleistet die Aufrechterhaltung eines optimalen Ladezustands (SoC) – in der Regel zwischen 20 % und 80 % – maximale Effizienz über die gesamte Lebensdauer.
• Lade- und Entladerate: Die Verwendung sehr hoher elektrischer Leistung während des Lade- oder Entladevorgangs erzeugt einen erhöhten Innenwiderstand und Wärme, was zu einem unmittelbaren Energieverlust während des Zyklus führt.
• Systemkomponenten: Verluste beschränken sich nicht nur auf die Zellen. Der Wechselrichter (für die AC/DC-Umwandlung) und der Kabelquerschnitt spielen eine wichtige Rolle bei der Berechnung des Endwirkungsgrads.
• Batterietechnologie: Dies ist der entscheidende Faktor. Die chemische Zusammensetzung der Zellen (Blei-Säure, Lithium, LiFePO4) bestimmt den Eigenwiderstand des Systems und dessen Fähigkeit, Verluste zu begrenzen.

Die Wahl der chemischen Zusammensetzung bestimmt die Grundleistung Ihres Speichers. Jede Technologie hat einen spezifischen Innenwiderstand, der den Energieverlust in Form von Wärme direkt beeinflusst.

Lithium-Eisenphosphat (LiFePO4) ist derzeit die effizienteste Lösung für die Speicherung von Solarstrom in Privathaushalten. Die Energieeffizienz einer LiFePO4-Batterie zeichnet sich durch einen extrem niedrigen Innenwiderstand aus, der die Wärmeabgabe während des Elektronentransfers begrenzt. Im Gegensatz zu Blei-Säure-Technologien, die durchschnittlich 20% bis 25% der eingespeisten Energie verlieren, gibt ein gut dimensioniertes LFP-System mehr als 90% des gespeicherten Stroms wieder ab.

Auch wenn Plug&Play Stromspeicher dieselben LiFePO4-Zellen wie herkömmliche Anlagen verwenden, ist ihre Gesamtleistung oft geringer. Im Durchschnitt liegt ihr Wirkungsgrad zwischen 82% und 87%, verglichen mit über 92% bei professionellen Systemen.

In einem Plug&Play Solar Kit durchläuft der Strom einen mehrstufigen Umwandlungsprozess. Der von den Solarmodulen erzeugte Strom wird zunächst von einem Laderegler (DC/DC-Umwandlung) aufbereitet, um an die Batterie angepasst und dort gespeichert zu werden. Um dann an Ihren Haushaltssteckdosen genutzt werden zu können, muss diese Energie von einem Mikro-Wechselrichter (DC/AC-Umwandlung) in Wechselstrom umgewandelt werden.

Jeder Umwandlungsschritt führt zu einem unvermeidlichen Energieverlust, der als Wärme abgegeben wird. Der Gesamtwirkungsgrad wird besonders nachts beeinträchtigt: Diese integrierten Mikro-Wechselrichter verlieren oft an Effizienz, wenn sie nur geringe Leistung liefern müssen, beispielsweise um lediglich einen Kühlschrank zu betreiben.

Diese Batterien sind vernetzte Geräte, die ständig verbunden bleiben. Um zu funktionieren, verbrauchen das Batteriemanagementsystem (BMS), WLAN und Bluetooth rund um die Uhr Energie. Bei einer großen Batterie fällt dies kaum auf, aber bei einem kleinen 1- oder 2-kWh-Modell kann dieser Verbrauch täglich einen Verlust von 5% bis 10% der gespeicherten Energie ausmachen.

Um leicht zu transportieren und optisch ansprechend zu sein, sind diese Akkus sehr kompakt gebaut. Diese Bauweise schränkt die Luftzirkulation ein und begünstigt die Wärmeentwicklung im Inneren des Gehäuses. Je stärker sich ein elektronisches System jedoch erwärmt, desto mehr an Effizienz verliert es. Wenn das Gerät zusätzlich einen Lüfter aktivieren muss, um seine Schaltkreise zu kühlen, verbraucht es einen Teil Ihrer Stromreserve für den eigenen Betrieb, was den Endwirkungsgrad verringert.

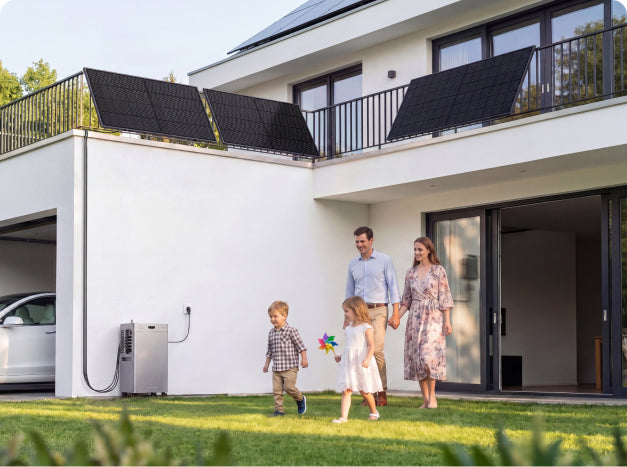

Die Zendure SolarFlow Mix Series wurde entwickelt, um die typischen Einschränkungen von Plug&Play Speicher Systemen zu überwinden. Sie kombiniert die Kapazität einer klassischen Hausinstallation mit der Einfachheit eines gebrauchsfertigen Geräts.

• Roundtrip-Wirkungsgrad (RTE): 90%. Durch optimierte Komponenten und Umwandlungsstufen minimiert der SolarFlow Mix Energieverluste. Dies ist im Vergleich zu anderen Plug-and-Play-Batterien (typischerweise rund 85%) der branchenweit höchste Wert.
• Lebensdauer: 10.000 Zyklen. Hochwertige LiFePO4-Zellen und ein fortschrittliches Wärmemanagement sorgen für eine außergewöhnliche Langlebigkeit.
• Nutzungskosten: Rund 0,20 € pro Zyklus. Die hohe Langlebigkeit senkt die langfristigen Kosten für gespeicherte Energie erheblich

Hinweis: Der Wirkungsgrad von 90% berechnet sich wie folgt: Ladeeffizienz auf Zellebene (95%) x Entladeeffizienz auf Zellebene (95%) ≈ 90,25%. (Daten basieren auf Labortests).

Um den tatsächlichen Wirkungsgrad Ihrer Anlage zu optimieren, beachten Sie folgende technische Grundsätze:

1. Wärmemanagement: Installieren Sie die Batterie in einem kühlen, gut belüfteten Bereich. Eine stabile Temperatur (15 °C bis 25 °C) verringert den Innenwiderstand. Der SolarFlow Mix nutzt eine hintere Wärmeableitplatte für eine effiziente Kühlung ohne übermäßigen Stromverbrauch. Hinweis: Es wird empfohlen, einen Abstand von 5 cm zwischen der hinteren Wärmeableitplatte und der Wand zu lassen, um eine optimale Wärmeableitung zu gewährleisten.
2. Ladezustandsbereich (SoC): Halten Sie den Ladezustand zwischen 20% und 80%. Dies begrenzt die elektrochemische Belastung und gewährleistet einen langfristig stabilen Wirkungsgrad.
3. Anpassung des Grundverbrauchs: Stellen Sie die Entladung so ein, dass Ihr permanenter Grundbedarf gedeckt wird. Der Betrieb des Wechselrichters mit einer konstanten, angemessenen Leistung vermeidet Effizienzverluste, die bei sehr geringen Lasten auftreten.
4. Optimierte Verkabelung: Verwenden Sie kurze Kabel mit einem geeigneten Querschnitt. Dies minimiert den elektrischen Widerstand und Energieverluste in Form von Wärme sowohl bei der Gleichstrom- als auch bei der Wechselstromübertragung.

Der Roundtrip-Wirkungsgrad (RTE) ist ein Indikator, der bei der Berechnung der Rentabilität einer Photovoltaikanlage nicht übersehen werden sollte. Obwohl sowohl herkömmliche Solarbatterien als auch neue Plug-&-Play-Modelle die LiFePO4-Technologie nutzen, besteht aufgrund ihrer unterschiedlichen internen Konstruktionen weiterhin ein deutlicher Leistungsunterschied zwischen ihnen. Durch die Priorisierung optimierter Lösungen wie denen von Zendure, die einen Wirkungsgrad von 90 % erreichen, und durch die Befolgung bewährter Installationspraktiken (Belüftung, Ladebereich von 20–80 %) minimieren Sie Energieverluste. Ein konsequenter Ansatz garantiert somit eine maximale Ausnutzung der gespeicherten Energie und eine verkürzte Amortisationszeit für Ihre Anlage.
