Die Leistung Ihrer Solaranlagemit RS485 und LAN-Netzwerk verbessern

In einer modernen Solaranlage ist die Qualität des Datenaustauschs entscheidend für Leistung und Echtzeitüberwachung.

Die Kommunikation über RS485 ermöglicht eine zuverlässige Übertragung zwischen den einzelnen Komponenten – auch über große Entfernungen. In Verbindung mit einem LAN-Netzwerk erleichtert sie die Überwachung und Optimierung Ihrer Energieerzeugung.

Durch die effektive Einbindung Ihres lokalen Netzwerks gewinnen Sie an Kontrolle, Reaktionsfähigkeit und Gesamteffizienz.

Die RS485-Kommunikation ist ein Datenübertragungsprotokoll, das in Solaranlagen weit verbreitet ist, um eine zuverlässige Verbindung zwischen den verschiedenen Komponenten sicherzustellen. Im Gegensatz zu einfacheren Verbindungen arbeitet RS485 im Differenzmodus, was es besonders widerstandsfähig gegenüber elektrischen Störungen macht. Es kann Daten über große Entfernungen übertragen und behält dabei eine ausgezeichnete Stabilität – selbst in anspruchsvollen technischen Umgebungen wie Photovoltaikanlagen.

In einer Solaranlage wird RS485 häufig eingesetzt, um Batterie, Wechselrichter und Überwachungssysteme miteinander zu verbinden. Dank dieses Protokolls können mehrere Geräte an einem gemeinsamen Kommunikationsbus betrieben werden, was die Gesamtarchitektur des Systems vereinfacht. Diese Fähigkeit, mehrere Komponenten parallel zu verwalten, macht RS485 zur idealen Lösung für private wie professionelle Anlagen.

Konkret ermöglicht die RS485-Kommunikation dem Überwachungssystem – in der Regel dem Wechselrichter oder einem Smart Meter – die von der Batterie übermittelten Informationen in Echtzeit auszulesen. Zu diesen Daten gehören unter anderem:

• Ladezustand (SoC)
• Spannung
• Temperatur
• Allgemeiner Betriebszustand

Der Wechselrichter übernimmt dabei häufig eine zentrale Rolle: Er sammelt diese Informationen und leitet sie an eine Überwachungsoberfläche weiter, die über ein LAN-Netzwerk beziehungsweise das lokale Netzwerk erreichbar ist.

Das LAN-Netzwerk (Local Area Network, lokales Netzwerk) bezeichnet ein kabelgebundenes Netzwerk, über das mehrere Geräte innerhalb eines Bereichs – Haus, Gebäude oder Technikraum – miteinander verbunden werden. In einer Solaranlage spielt es eine Schlüsselrolle für die stabile Kommunikation zwischen Wechselrichter, Batterie und Überwachungswerkzeugen. Anders als drahtlose Verbindungen basiert das LAN-Netzwerk auf Ethernet-Kabeln und bietet damit eine schnelle, unterbrechungsfreie und sichere Datenübertragung.

Photovoltaikanlagen erfordern eine präzise und kontinuierliche Leistungsüberwachung. Eine instabile Verbindung kann zu Datenverlusten, verzögerten Anzeigen oder sogar dazu führen, dass Störungen nicht rechtzeitig erkannt werden.

Durch die Einbindung Ihrer Anlage in ein lokales Netzwerk vermeiden Sie die Verbindungsabbrüche und Störungen, die bei WLAN häufig auftreten – insbesondere in Umgebungen, in denen dicke Wände oder große Entfernungen das Signal beeinträchtigen.

Der wesentliche Unterschied zwischen einem LAN-Netzwerk und WLAN liegt in Stabilität und Sicherheit.

WLAN ist zwar praktisch und einfach einzurichten, bleibt aber anfällig für Störungen: benachbarte Netzwerke, physische Hindernisse, Signalüberlastung. Ein kabelgebundenes lokales Netzwerk garantiert dagegen eine konstante Verbindung – entscheidend für kritische Komponenten wie Wechselrichter oder Energiemonitoring-Systeme.

Durch die Verbindung eines LAN-Netzwerks mit RS485-Kommunikation erhalten Sie eine robuste und leistungsfähige Infrastruktur:

• RS485 übernimmt die interne Datenübertragung zwischen den Gerät
• LAN ermöglicht den Echtzeitzugriff auf diese Daten über eine dedizierte Oberfläche

Dieses Zusammenspiel bildet die ideale Lösung, um die Verwaltung Ihrer Solaranlage zu optimieren und im Alltag mehr Sicherheit zu gewinnen.

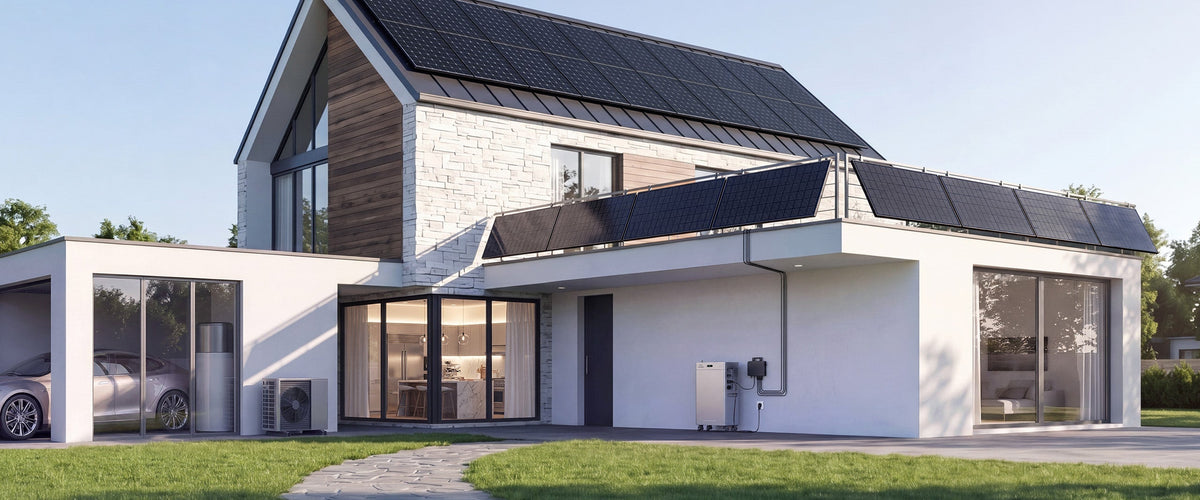

Das SolarFlow Mix Series System zeichnet sich durch einen modernen Ansatz im Energiemanagement aus und integriert eine doppelte Konnektivität, die auf maximale Zuverlässigkeit und Leistung ausgelegt ist. Konzipiert für private Solaranlagen, kombiniert es RS485-Kommunikation und LAN-Netzwerk, um eine präzise und kontinuierliche Datenerfassung sicherzustellen.

Über RS485 stellt das SolarFlow Mix eine direkte und stabile Verbindung zwischen Batterie, Wechselrichter und weiteren Systemkomponenten her – etwa dem Zendure Smart CT (3CT-S / 1CT-S).

Diese Kabelverbindung gewährleistet eine zuverlässige Datenübertragung auch über große Entfernungen und reduziert das Störungsrisiko erheblich. Wesentliche Informationen wie Ladezustand, Leistung oder Temperatur werden so in Echtzeit an das Managementsystem übermittelt.

Parallel dazu bietet die Einbindung ins LAN-Netzwerk eine zusätzliche Konnektivitätsebene. Sie ermöglicht dem Nutzer den bequemen Zugriff auf die Einstellungen seiner Anlage über eine dedizierte Oberfläche – meist von einem Computer oder einer App aus.

Diese doppelte Architektur bringt einen entscheidenden Vorteil mit sich: Selbst bei Ausfall oder Instabilität des WLANs arbeitet das System dank der Kabelverbindungen weiterhin optimal.

Das SolarFlow Mix positioniert sich damit als robuste Lösung für Nutzer, die ihre Solaranlage absichern möchten. Durch die Kombination der Stabilität von RS485 mit der Geschwindigkeit des LAN-Netzwerks gewährleistet es eine reibungslose Kommunikation zwischen den Geräten und eine effiziente Überwachung.

Diese Redundanz der Verbindungswege verhindert Informationsverluste und sichert die Betriebskontinuität – wesentlich für die Optimierung von Energieerzeugung und -speicherung.

Wer sich für eine Lösung wie das SolarFlow Mix entscheidet, wählt eine intelligentere, stabilere Installation, die den Anforderungen moderner Energiesysteme gerecht wird.

Die Einrichtung einer RS485-Kommunikation zwischen Ihrem Solarspeicher und Ihrem Monitoring-System ermöglicht eine präzise Echtzeitüberwachung Ihrer Anlage. Diese Konfiguration basiert in der Regel auf einer Kabelverbindung über einen RJ45-Port, wie in den Herstellerangaben beschrieben. Sie ist technisch anspruchsvoll, aber mit wenigen Schlüsselschritten gut umsetzbar.

Ermitteln Sie zunächst die verfügbaren Kommunikationsports an Ihrer Batterie und Ihrem Wechselrichter beziehungsweise Überwachungsmodul. Die meisten aktuellen Systeme verfügen über einen dedizierten RS485-Port, häufig im RJ45-Format.

Verbinden Sie die Batterie mit einem geeigneten Ethernet-Kabel (je nach RS485-Verdrahtung kann ein spezielles Kabel erforderlich sein) direkt mit dem Monitoring-Gerät.

Anders als bei klassischer LAN-Nutzung können die für RS485 verwendeten Pins abweichen.

Halten Sie sich unbedingt an das vom Hersteller empfohlene Anschlussschema (siehe Bedienungsanleitung, im Beispiel unten für SolarFlow 2400 Pro), um Kommunikationsfehler zu vermeiden. Eine Vertauschung der Adern kann die Datenübertragung vollständig verhindern.

Nach dem Herstellen der physischen Verbindung folgt die Softwarekonfiguration. Am Wechselrichter oder in der Überwachungsoberfläche muss in der Regel das RS485-Protokoll aktiviert und die Kommunikationsparameter festgelegt werden:

• Geräteadresse (Device ID)
• Übertragungsgeschwindigkeit (Baudrate)
•  Verwendetes Protokoll

Diese Angaben sind zwingend erforderlich, damit die Geräte korrekt miteinander kommunizieren können.

Führen Sie nach der Konfiguration einen Kommunikationstest durch, um zu prüfen, ob die Daten korrekt übermittelt werden.

Funktioniert alles, können Sie die Informationen Ihrer Batterie in Echtzeit über Ihr lokales Netzwerk oder eine mit Ihrem LAN-Netzwerk verbundene Oberfläche einsehen.

Diese Installation gewährleistet eine stabile und zuverlässige Kommunikation – ideal, um die Leistung Ihrer Solaranlage zu optimieren und im Alltag eine präzise Energieüberwachung sicherzustellen.

Durch die Kombination von RS485-Kommunikation und einem leistungsfähigen LAN-Netzwerk schaffen Sie die Grundlage für eine zuverlässige, stabile und intelligente Solaranlage.

Dieser doppelte Ansatz gewährleistet eine präzise Überwachung Ihrer Batterie und minimiert die Risiken instabiler Verbindungen. Wer diese Best Practices umsetzt, optimiert dauerhaft die Verwaltung und Leistung seines Energiesystems.
